TIÊU CHUẨN SCH LÀ GÌ VÀ NHỮNG ĐIỀU CẦN BIẾT

ĐỊNH NGHĨA “SCH” LÀ GÌ ?

Schedule – Được viết tắt là SCH và được hiểu là độ dày của ống tiêu chuẩn, hay là bảng độ dày ống thép tiêu chuẩn.

♦ Standard Pipe Schedule – Độ dày ống tiêu chuẩn

♦ Pipe class and schedule  – Phân loại và độ dày ống

♦ Pipe Schedule – Chiều dày ống

TIÊU CHUẨN SCH LÀ GÌ ?

Đường kính ống danh nghĩa (tiếng Anh:Nominal Pipe Size – NPS) là một bộ kích thước tiêu chuẩn của Bắc Mỹ cho các đường ống được sử dụng cho áp suất và nhiệt độ cao hoặc thấp.

Kích thước ống danh nghĩa chỉ đường kính ngoài (OD) của ống làm cho nó hơi mơ hồ. Ví dụ, khi chúng ta nói kích thước ống là 2NPS, nó đề cập đến tất cả các ống có đường kính 2,375 inch hoặc (60,3mm) là đường kính bên ngoài, nhưng không đề cập đến độ dày thành ống.

Đường ống thực tế được xác định bằng đường kính ống và một đơn vị đo độ dày thành ống gọi là SCH (Schedule).

SCH trên các sản phẩm ống liên quan đến độ dày của thành ống, khi SCH càng tăng, thành ống càng dày. Ngoài ra, Các ống có cùng tiêu chuẩn SCH, thì đường kính ống càng lớn, thành ống càng dày.

Các thuật ngữ như Nominal Bore (NB) and Nominal Diameter (DN) cũng thường được sử dụng thay thế cho kích thước đường ống danh nghĩa (NPS).

Ngày nay, đã có nhiều sủa đổi và bổ sung cho các bảng kích thước ống dựa trên các tiêu chuẩn từ API, ASTM và các tiêu chuẩn khác. Chúng ta có hàng loạt các độ dày cho từng kích thước, khi sử dụng để biểu thị thông tin, phía sau SCH thường được đi kèm với một con số cụ thể như 5, 5S, 10, 10S, 20, 30, 40, 40S, 60, 80, 80S, 100, 120, 140, 160, STD, XS và XXS. Đối với những ký hiệu có kèm theo hậu tố “S” ở phía sau, chúng được sử dụng để quy định cho loại thép không gỉ.

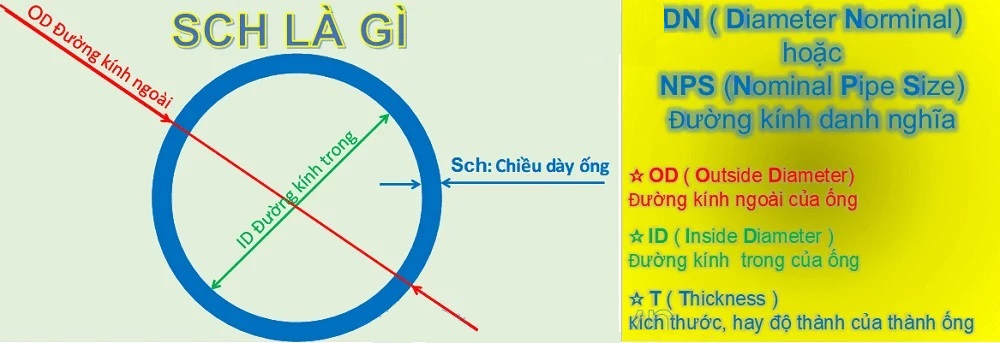

Định nghĩa tiêu chuẩn SCH

CÁC QUY CÁCH ỐNG THÉP THEO TIÊU CHUẨN SCH

Khi giá trị của các con số đi kèm càng tăng thì có nghĩa là độ dày của ống càng cao, khả năng chống chịu càng tốt. Thông thường, tiêu chuẩn SCH sẽ biểu thị độ dày đi kèm với kích thước danh nghĩa (NPS) của đường ống. Ngoài ra, ống thép SCH còn biểu thị các yêu cầu về độ bền, độ dãn và thành phần hóa học của ống. Vì vậy chúng vô cùng thuận lợi để người sử dụng có thể hiểu rõ về mọi mặt của ống cần sử dụng.

Như vậy, khi đường ống thép được quy định bởi một SCH cụ thể, người sử dụng sẽ dễ dàng nắm bắt được thông tin về kích thước, độ dày của đường ống này, từ đó dễ dàng hơn trong lựa chọn được loại ống dẫn phù hợp với hệ thống đang sử dụng.

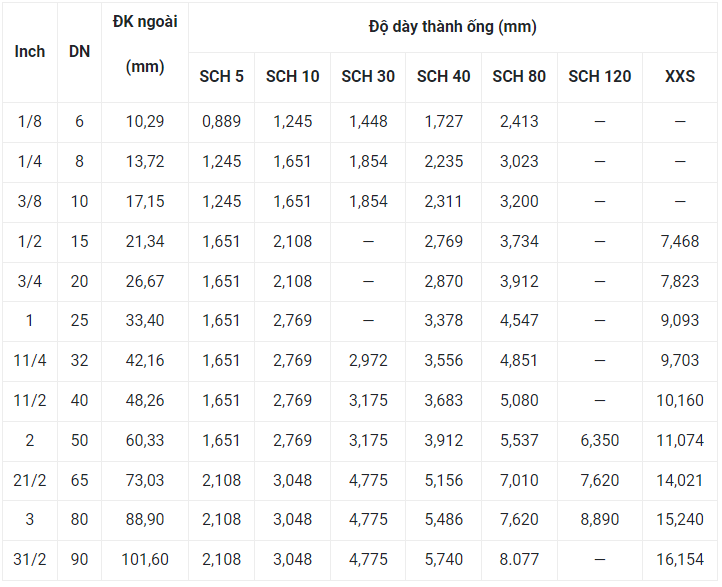

Bảng tiêu chuẩn SCH độ dày ống thép từ DN6 – DN90 ( Tương đương 1,8 Inch – 31/2 Inch)

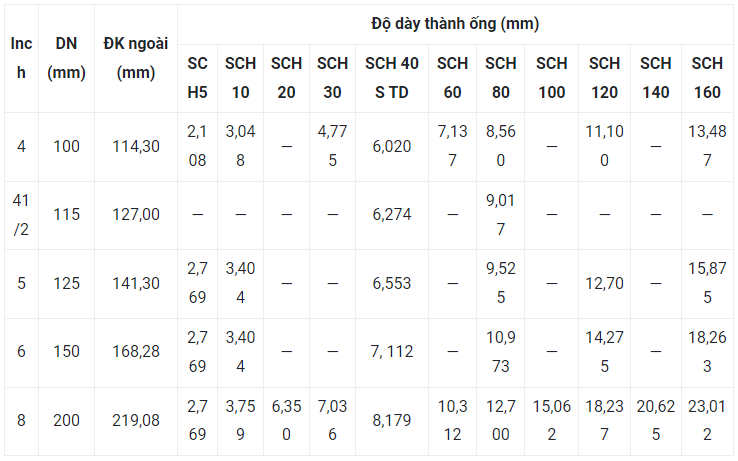

Bảng tiêu chuẩn SCH độ dày ống thép từ DN100 – DN200 ( Tương đương 4 Inch – 8 Inch)

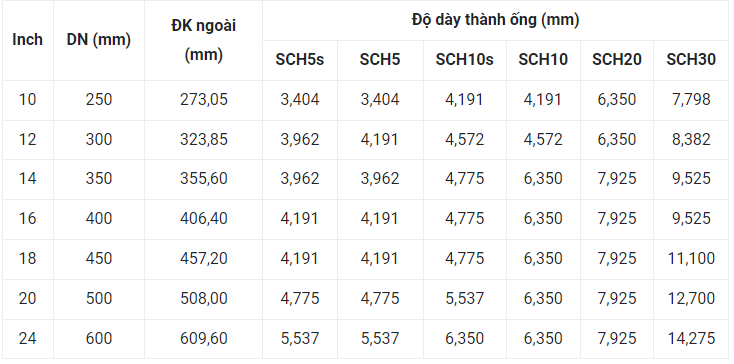

Bảng tiêu chuẩn SCH độ dày ống thép từ DN250 – DN600 ( Tương đương 10 Inch – 24 Inch)

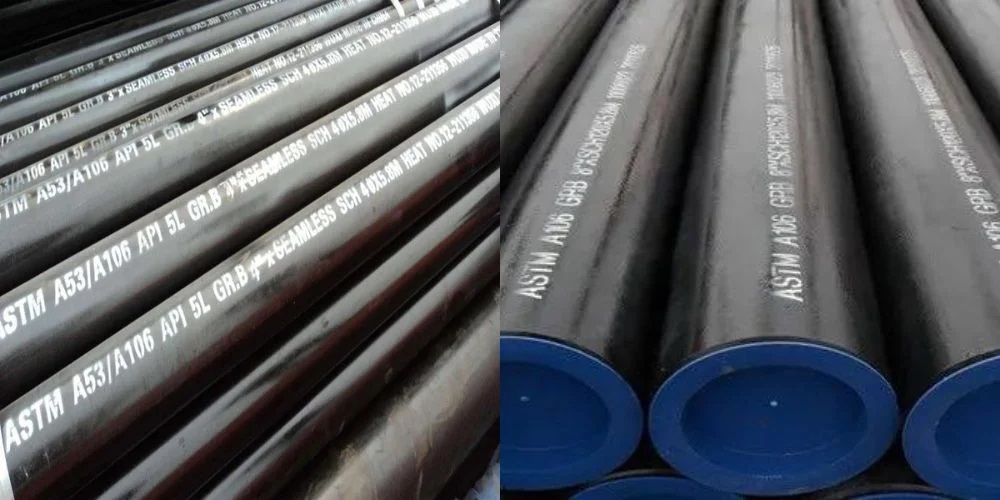

MỘT SỐ LƯU Ý KHÁC VỀ TIÊU CHUẨN ĐỘ DÀY ỐNG THÉP SCH

Ngoài tiêu chuẩn SCH, độ dày thành ống còn được quy định bởi một số giá trị tương đương như Standard (STD), Extra Strong (XS), Double Extra Strong (XXS)… vì vậy có thể quy đổi về một số giá trị như:

• IPS có giá trị quy đổi tương đồng với NPS.
• Tiêu chuẩn STD sẽ tương đồng với tiêu chuẩn độ dày SCH40S/ SCH40, tất cả đều được quy định cho các giá trị đường ống từ NPS 1/8″ (DN6) – NPS 10″ (DN250).
• Tiêu chuẩn XS sẽ tương đương với tiêu chuẩn độ dày SCH80S/ SCH80, quy định cho các giá trị đường ống từ NPS 1/8″ (DN6) – NPS 8″ (DN200).
• Tiêu chuẩn XXS sẽ có độ dày khá cao, thường sử dụng quy định có các giá trị đường ống từ NPS 8″ (DN200) trở lên.

Ngoài ra, kích thước giữa đường ống danh nghĩa và đường ống ngoài có thể bằng hoặc không bằng nhau, khoảng cách được tạo ra giữa hai thành ống chính độ dày tiêu chuẩn của ống:

• NPS 1/8″ (DN6) – NPS 12″ (DN300): Ở giá trị này, kích thước giữa đường ống danh định (NPS) và giá trị đường kính ngoài sẽ không bằng nhau. Chẳng hạn, NPS 12 inch < OD 12,75 inch.
• NPS từ 14″ (DN350) trở lên: Kích thước giữa đường ống danh nghĩa (NPS) và giá trị đường kính ngoài sẽ bằng nhau. Chẳng hạn, NPS 14 inch = OD 14 inch.

Tiêu chuẩn SCH giúp khách hàng và doanh nghiệp dễ dàng lựa chọn sản phẩm phù hợp cho hệ thống công trình

ỨNG DỤNG CỦA ỐNG THÉP ĐÚC TIÊU CHUẨN SCH

Ống thép SCH dường như là một loại vật tư không thể thiếu trong nhiều lĩnh vực, với khả năng chống chịu tốt và ứng dụng linh hoạt trong nhiều điều kiên môi trường. Ngày nay, với thiết kế đầy đủ chủng loại, chiều dài, kích cỡ… Ống thép được lựa chọn ngày càng nhiều để ứng dụng trong các hệ thống sản xuất công nghiệp và dân dụng. Một số ứng dụng tiêu biểu có thể kể dến như:

1. Hệ thống dẫn nước và hệ thống cấp nước: Ống thép SCH được sử dụng rộng rãi trong hệ thống dẫn nước và hệ thống cấp nước cho công trình dân dụng, công nghiệp và nông nghiệp. Các ống SCH có độ bền cao và khả năng chịu áp lực tốt, phù hợp để chịu áp suất nước lớn.
2. Hệ thống dẫn khí và hệ thống cấp khí: Trong các nhà máy công nghiệp, ống thép SCH được sử dụng để dẫn và cung cấp khí, gas hoặc hơi nước đến các thiết bị hoặc quy trình sản xuất khác nhau.
3. Hệ thống dẫn dầu và hệ thống cấp dầu: Trong ngành dầu khí, ống thép SCH thường được sử dụng để xây dựng hệ thống dẫn dầu từ giếng khoan đến các nhà máy chế biến hoặc các điểm phân phối.
4. Hệ thống điều hòa không khí và hệ thống thoát nước: Trong các tòa nhà và các công trình xây dựng khác, ống thép SCH được sử dụng trong hệ thống điều hòa không khí và hệ thống thoát nước để dẫn và xử lý nước thải.
5. Cơ sở hạ tầng công nghiệp và xây dựng: Ống thép SCH cũng được sử dụng trong các công trình xây dựng công nghiệp như cầu, nhà máy, nhà xưởng, hệ thống cống, và các công trình giao thông khác.
6. Ứng dụng trong ngành công nghiệp sản xuất: Trong các nhà máy sản xuất, ống thép SCH thường được sử dụng trong quá trình vận chuyển và xử lý các loại hạt, chất lỏng, hoặc khí trong các dây chuyền sản xuất.

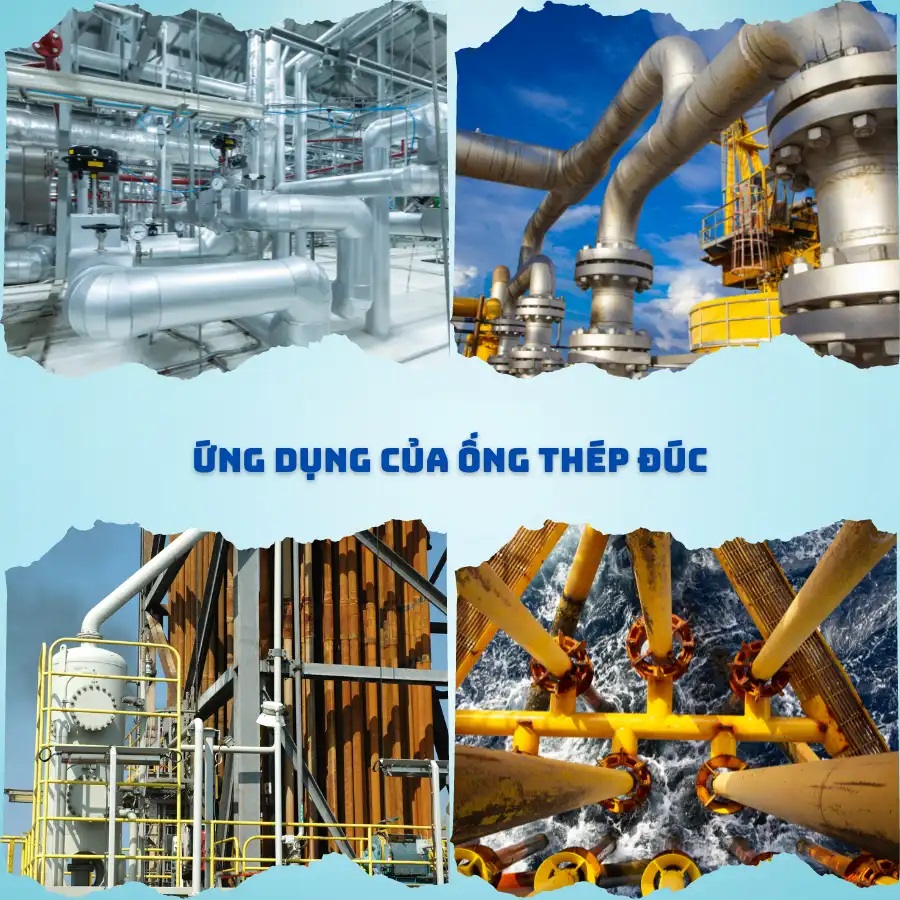

Một số ứng dụng tiêu biểu của ống thép đúc SCH

KIM KHÍ 8 – ĐƠN VỊ PHÂN PHỐI ỐNG THÉP ĐÚC SCH UY TÍN HÀNG ĐẦU VIỆT NAM

Ống thép đúc SCH

Công ty TNHH XNK Kim Khí 8 là một trong những doanh nghiệp hàng đầu Việt Nam trong lĩnh vực phân phối Ống thép đúc SCH, Ống hàn, phụ kiện đường ống,….Với trên 10 năm kinh nghiệm trên thị trường, chúng tôi đã và đang cung cấp đến quý khách hàng những sản phẩm ống đúc SCH chất lượng đầy đủ giấy tờ chứng nhận với đầy đủ mẫu mã, quy cách với giá thành hợp lý. Hiện tại KIM KHÍ 8 đang là đối tác trong việc cung ứng vật tư ống đúc SCH cho rất nhiều công trình, dự án quy mô trên khắp Việt Nam.

Quý khách tại TPHCM có thể đến xem sản phẩm ống đúc SCH trực tiếp tại kho hàng ở địa chỉ: Số 26 Quốc Lộ 1A, xã Tân Quý Tây, huyện Bình Chánh, TPHCM

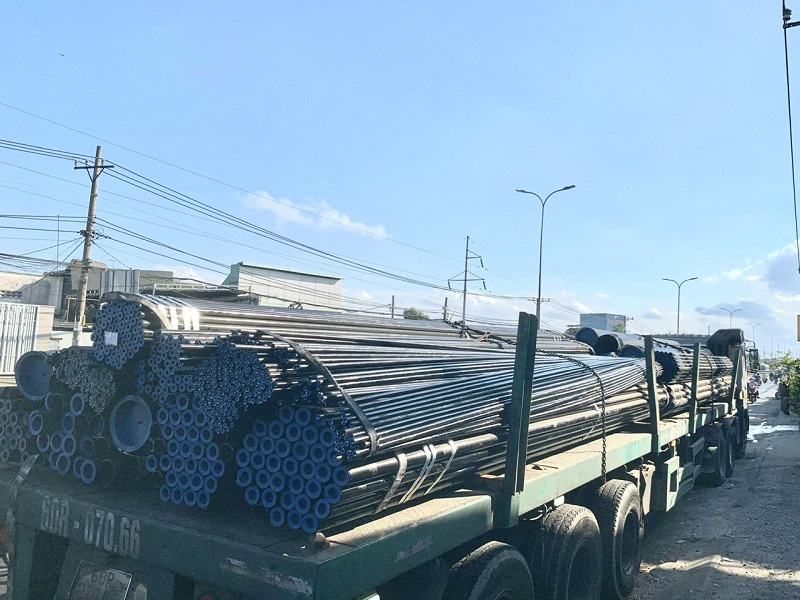

Địa chỉ cung cấp ống thép đúc SCH tin cậy, giá rẻ, uy tín
